데이터센터 공기조화 시스템: 컨테인먼트, CACS, HACS 상세 설명
데이터센터의 효율적인 공기조화 시스템은 고성능 IT 장비의 안정적인 운영과 에너지 절감을 위해 매우 중요합니다. 특히, 서버 랙에서 발생하는 막대한 열을 효과적으로 관리하는 것이 핵심 과제이며, 이를 위해 컨테인먼트(Containment) 기술이 널리 적용되고 있습니다. 컨테인먼트는 냉방 효율을 극대화하고 에너지 낭비를 줄이기 위한 공간 격리 전략으로, 데이터센터 공기조화 시스템의 핵심 개념입니다.
1. 컨테인먼트 (Containment)
1) 컨테인먼트의 정의:
컨테인먼트란 데이터센터 내에서 냉기(Cold Air)와 열기(Hot Air)의 흐름을 물리적으로 분리하여 혼합을 최소화하는 기술입니다. 서버 랙 전면에서 흡입되는 냉기와 후면으로 배출되는 열기가 섞이지 않도록 격리함으로써, 냉각 효율을 극대화하고 불필요한 에너지 소비를 줄이는 것을 목표로 합니다. 간단히 말해, '냉기 길'과 '열기 길'을 명확히 구분하여 관리하는 것이라고 할 수 있습니다.
2) 컨테인먼트의 목적 및 효과:
- 냉방 효율 향상: 컨테인먼트를 적용하면 서버 흡입구로 더욱 차가운 공기를 효과적으로 공급할 수 있습니다. 이는 서버가 더 낮은 온도로 작동하게 하여 과열로 인한 성능 저하 및 장비 손상 위험을 줄여줍니다. 또한, 냉각 장치가 더 효율적으로 작동하여 전체적인 냉방 효율을 향상시킵니다.
- 에너지 절감: 냉기-열기 혼합을 줄임으로써 데이터센터 전체 냉방에 필요한 에너지를 절감할 수 있습니다. 냉각 장치의 불필요한 재냉각 과정을 줄여 에너지 소비를 최소화하고, 운영 비용을 절감합니다.
- 핫스팟(Hot Spot) 감소: 컨테인먼트는 열기가 특정 영역에 집중되는 핫스팟 발생을 억제하여 데이터센터 전체의 온도 분포를 균일하게 유지하는 데 도움을 줍니다. 이는 장비의 안정적인 운영 환경을 조성하고, 예기치 않은 장애 발생 가능성을 줄여줍니다.
- 운영 환경 개선: 냉기 영역과 열기 영역을 분리함으로써 데이터센터 작업 공간의 환경을 개선할 수 있습니다. 특히, 열기 컨테인먼트(HACS)의 경우, 작업자가 근무하는 공간은 상대적으로 쾌적한 온도를 유지할 수 있습니다.
3) 컨테인먼트 구현 방법:
컨테인먼트는 다양한 방식으로 구현될 수 있습니다. 기본적인 방법은 물리적인 장벽을 설치하여 냉기 영역과 열기 영역을 분리하는 것입니다. 주로 사용되는 방법은 다음과 같습니다.
- 천장 및 벽체 설치: 서버 랙 열 배열을 따라 천장과 벽체를 설치하여 냉기 통로 또는 열기 통로를 격리합니다.
- 커튼 또는 도어 설치: 서버 랙 통로의 입구를 커튼이나 도어로 막아 냉기 또는 열기의 유출입을 제어합니다.
- 랙 챔버(Rack Chamber) 구성: 각 서버 랙을 개별적인 챔버 형태로 격리하여 냉기 또는 열기를 챔버 내에서만 순환하도록 합니다.

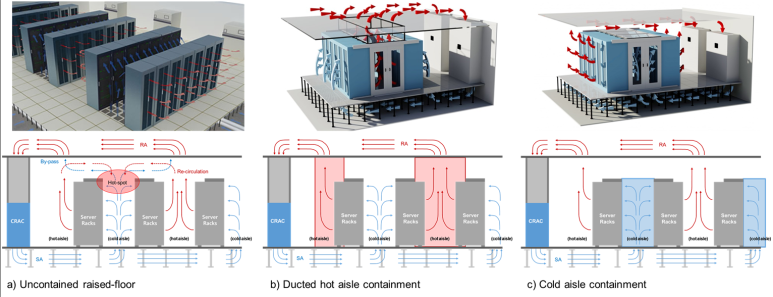

컨테인먼트 방식은 데이터센터의 구조, 냉방 방식, 예산, 에너지 효율 목표 등을 고려하여 최적의 방식을 선택해야 합니다. 다음 섹션에서는 대표적인 컨테인먼트 시스템인 CACS와 HACS를 자세히 설명합니다.
2. CACS (Cold Aisle Containment System, 냉기 통로 격리 시스템)
1) CACS의 정의:
CACS는 냉기 통로(Cold Aisle)를 격리하는 컨테인먼트 시스템입니다. 서버 랙 전면이 마주보는 공간, 즉 서버가 냉기를 흡입하는 통로를 밀폐된 공간으로 만들어 냉방 효율을 높이는 방식입니다. 냉기 밀폐 방식 또는 냉기 격리 방식이라고도 불립니다.
2) CACS의 구조 및 작동 방식:
- 구조: CACS는 주로 다음과 같은 구조 요소로 구성됩니다.
- 천장 격벽: 냉기 통로의 상부를 막아 일반 데이터센터 공간과 분리하는 천장 패널 또는 격벽.
- 엔드 캡(End Cap) 도어: 냉기 통로 양 끝단을 막아 냉기 유출을 방지하는 도어. 슬라이딩 도어, 회전 도어, 자동 도어 등 다양한 형태가 사용됩니다.
- 서버 랙: 서버 랙은 냉기 통로 양쪽에 열을 배출하는 후면을 외부로 향하게 배치됩니다.
- 일반 데이터센터 공간: CACS 외부 공간은 일반적인 데이터센터 공간으로, 냉방 장치에서 공급된 냉기가 이 공간을 통해 CACS 내부의 냉기 통로로 유입됩니다.
- 작동 방식:
- 냉기 공급: 데이터센터 냉방 장치 (CRAC, AHU 등) 에서 생성된 냉기는 일반 데이터센터 공간으로 공급됩니다.
- 냉기 통로 유입: 공급된 냉기는 CACS 내부의 냉기 통로로 유입됩니다. 냉기 통로는 천장 격벽과 엔드 캡 도어에 의해 외부와 격리되어 밀폐된 공간을 형성합니다.
- 서버 냉각: 냉기 통로 내의 차가운 공기는 서버 랙 전면 흡입구를 통해 서버 내부로 유입되어 서버를 냉각시킵니다.
- 열기 배출: 서버를 통과하면서 데워진 열기는 서버 랙 후면 배출구를 통해 CACS 외부의 일반 데이터센터 공간으로 배출됩니다.
- 열기 재순환 방지: CACS는 냉기 통로를 격리하여 서버 후면에서 배출된 열기가 서버 전면으로 다시 유입되는 것을 방지합니다.
3) CACS의 장점:
- 높은 냉방 효율: 냉기를 서버 흡입구에 집중적으로 공급하여 냉방 효율을 극대화합니다.
- 구축 및 유지보수 용이: 비교적 간단한 구조로 구축 및 유지보수가 용이합니다. 기존 데이터센터에 CACS를 추가적으로 설치하는 것도 용이합니다.
- 비용 효율적: HACS에 비해 초기 투자 비용이 상대적으로 저렴합니다.
- 랙 단위 제어 용이: 랙 단위로 엔드 캡 도어를 개폐하여 부분적인 유지보수 작업이 용이합니다.
4) CACS의 단점:
- 냉기 통로 내 작업 환경: 유지보수 작업자가 냉기 통로 내에서 작업해야 하므로, 장시간 작업 시 저온 환경에 노출될 수 있습니다. 작업 환경 개선을 위한 추가적인 고려가 필요할 수 있습니다.
- 일반 데이터센터 공간 냉방: CACS 외부의 일반 데이터센터 공간도 여전히 냉방해야 합니다. 냉기 통로 격리를 통해 전체적인 냉방 부하를 줄이지만, 일반 공간 냉방 에너지 소비는 여전히 존재합니다.
- 화재 감지 및 제연 시스템: CACS 내부의 화재 감지 및 제연 시스템 설계에 추가적인 고려가 필요할 수 있습니다. 밀폐된 공간 특성상 화재 발생 시 연기 확산 속도가 빠르고 소방 활동에 제약이 있을 수 있습니다.
5) CACS 적용 시 고려 사항:
- 서버 랙 배치: 서버 랙은 반드시 냉기 통로와 열기 통로가 명확하게 구분되도록 배열해야 합니다. 일반적으로 전면-전면, 후면-후면 배열 방식이 CACS에 적합합니다.
- 냉기 통로 폭: 냉기 통로 폭은 작업자가 유지보수 작업을 수행하기에 충분한 공간을 확보해야 하며, 과도하게 넓을 경우 냉기 집중 효과가 감소할 수 있습니다. 적절한 통로 폭 설계가 중요합니다.
- 엔드 캡 도어 개폐 방식: 엔드 캡 도어는 작업자의 출입 편의성, 냉기 유출 방지 성능, 화재 시 비상 탈출 등을 고려하여 개폐 방식을 선정해야 합니다.
3. HACS (Hot Aisle Containment System, 열기 통로 격리 시스템)
1) HACS의 정의:
HACS는 열기 통로(Hot Aisle)를 격리하는 컨테인먼트 시스템입니다. 서버 랙 후면이 마주보는 공간, 즉 서버에서 열기가 배출되는 통로를 밀폐된 공간으로 만들어 냉방 효율을 높이는 방식입니다. 열기 밀폐 방식 또는 열기 격리 방식이라고도 불립니다.
2) HACS의 구조 및 작동 방식:
- 구조: HACS는 주로 다음과 같은 구조 요소로 구성됩니다.
- 천장 격벽: 열기 통로의 상부를 막아 일반 데이터센터 공간과 분리하는 천장 패널 또는 격벽.
- 엔드 캡(End Cap) 도어: 열기 통로 양 끝단을 막아 열기 유출을 방지하는 도어.
- 서버 랙: 서버 랙은 열기 통로 양쪽에 냉기를 흡입하는 전면을 외부로 향하게 배치됩니다.
- 덕트 (옵션): 격리된 열기 통로의 열기를 외부로 배출하기 위한 배기 덕트 (옵션). 덕트 없이 일반 데이터센터 공간으로 열기를 배출하는 방식도 사용됩니다.
- 일반 데이터센터 공간: HACS 외부 공간은 일반적인 데이터센터 공간으로, 냉방 장치에서 공급된 냉기가 이 공간에 자유롭게 확산되어 서버 전면으로 유입됩니다.
- 작동 방식:
- 냉기 공급: 데이터센터 냉방 장치에서 생성된 냉기는 일반 데이터센터 공간 전체로 공급됩니다.
- 서버 냉각: 공급된 냉기는 서버 랙 전면 흡입구를 통해 서버 내부로 유입되어 서버를 냉각시킵니다.
- 열기 통로 유입: 서버를 통과하면서 데워진 열기는 서버 랙 후면 배출구를 통해 HACS 내부의 열기 통로로 배출됩니다. 열기 통로는 천장 격벽과 엔드 캡 도어에 의해 외부와 격리되어 밀폐된 공간을 형성합니다.
- 열기 배출 (옵션): 격리된 열기 통로 내의 뜨거운 공기는 배기 덕트를 통해 데이터센터 외부로 배출되거나, 일반 데이터센터 공간으로 배출되어 냉방 장치로 다시 흡입됩니다.
- 열기 재순환 방지: HACS는 열기 통로를 격리하여 서버 후면에서 배출된 열기가 일반 데이터센터 공간으로 확산되는 것을 최소화합니다.
3) HACS의 장점:
- 쾌적한 작업 환경: HACS 외부의 일반 데이터센터 공간은 냉방 장치에서 공급된 냉기가 자유롭게 확산되어 작업자가 쾌적한 환경에서 근무할 수 있습니다.
- 효율적인 열기 배출: 격리된 열기 통로를 통해 열기를 효과적으로 배출하고, 핫스팟 발생 가능성을 더욱 낮출 수 있습니다. 특히 배기 덕트를 적용하는 경우, 열기를 데이터센터 외부로 직접 배출하여 냉방 효율을 극대화할 수 있습니다.
- 화재 감지 및 제연 시스템 용이: HACS 외부의 일반 데이터센터 공간은 개방된 공간이므로, 화재 감지 및 제연 시스템 구축이 CACS에 비해 용이합니다.
4) HACS의 단점:
- 구축 비용: CACS에 비해 구조가 복잡하고, 배기 덕트 등을 추가하는 경우 초기 투자 비용이 증가할 수 있습니다.
- 열기 통로 내 온도 상승 가능성: 열기 통로 내부의 공기 흐름이 원활하지 않거나 배기 시스템 용량이 부족한 경우, 열기 통로 내 온도가 상승할 수 있습니다. 적절한 환기 및 배기 시스템 설계가 중요합니다.
- 냉방 에너지 소비: HACS 외부의 일반 데이터센터 공간 전체를 냉방해야 하므로, CACS에 비해 냉방 에너지 소비량이 더 클 수 있습니다 (시스템 설계 및 운전 방식에 따라 다를 수 있습니다).
5) HACS 적용 시 고려 사항:
- 서버 랙 배치: 서버 랙은 반드시 냉기 통로와 열기 통로가 명확하게 구분되도록 배열해야 합니다. 일반적으로 전면-전면, 후면-후면 배열 방식이 HACS에 적합합니다.
- 열기 통로 폭: 열기 통로 폭은 열기 배출 효율, 작업 공간 확보, 구축 비용 등을 고려하여 적절하게 설계해야 합니다.
- 배기 시스템 유무 및 방식: 배기 덕트 설치 유무, 배기 팬 용량 및 제어 방식, 배기구 위치 등을 시스템 효율 및 구축 비용을 고려하여 결정해야 합니다.
4. CACS vs HACS 비교 요약
|
특징
|
CACS (냉기 통로 격리)
|
HACS (열기 통로 격리)
|
|
격리 대상
|
냉기 통로 (Cold Aisle)
|
열기 통로 (Hot Aisle)
|
|
작업 환경
|
냉기 통로 내부 저온 환경 (유지보수 시 불편함 가능)
|
일반 데이터센터 공간 쾌적 (작업 환경 우수)
|
|
냉방 효율
|
매우 높음 (냉기 집중 공급)
|
높음 (효율적인 열기 배출)
|
|
에너지 소비
|
상대적으로 낮음 (시스템 구성에 따라 다를 수 있음)
|
CACS 대비 높을 수 있음 (시스템 구성에 따라 다를 수 있음)
|
|
구축 비용
|
상대적으로 저렴
|
CACS 대비 높을 수 있음
|
|
유지보수
|
냉기 통로 내부 작업 불편함, 부분 랙 단위 작업 용이
|
일반 데이터센터 공간 작업 용이, 전체 통로 단위 작업
|
|
화재 감지/제연
|
밀폐 공간 화재 감지/제연 시스템 추가 고려 필요
|
개방 공간 화재 감지/제연 시스템 용이
|
|
주요 장점
|
높은 냉방 효율, 구축/유지보수 용이, 비용 효율적
|
쾌적한 작업 환경, 효율적인 열기 배출, 화재 감지/제연 용이
|
|
주요 단점
|
냉기 통로 내 작업 환경, 일반 공간 냉방 필요
|
높은 구축 비용, 열기 통로 내 온도 상승 가능성, 높은 에너지 소비 가능성
|
|
적용 분야
|
일반적인 데이터센터, 기존 데이터센터 개조
|
대규모 데이터센터, 작업 환경 중요시하는 데이터센터, 고밀도 랙 환경
|
결론적으로, CACS와 HACS는 각각 장단점을 가지고 있으며, 데이터센터의 특성과 요구 사항에 따라 적절한 컨테인먼트 시스템을 선택해야 합니다. CACS는 높은 냉방 효율과 비용 효율성이 장점이며, HACS는 쾌적한 작업 환경과 효율적인 열기 배출이 장점입니다. 최근에는 데이터센터의 에너지 효율성을 극대화하기 위해 CACS와 HACS를 혼합하거나, 보다 발전된 형태의 컨테인먼트 기술이 적용되는 추세입니다. 데이터센터 설계 시에는 전문가와 충분히 협의하여 최적의 공기조화 시스템을 구축하는 것이 중요합니다.
