1) 실내 송풍량 (kg/h)
실내 취득 현열량() 공식을 이용하여 송풍량을 계산합니다.
- 공식:
- : 실내 현열 부하 = 40 kW = 40 kJ/s
- : 공기 질량 유량 (kg/s)
- : 공기의 정압 비열 ≈ 1.01 kJ/kg·℃
- : 실내 온도 = 26℃
- : 송풍(급기) 온도 = 14℃

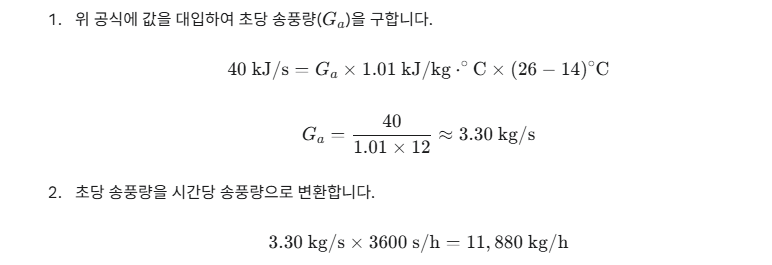

- 계산:
- 답: 실내 송풍량은 11,880.0 kg/h 입니다.
2) 냉각 코일 부하 (kW)
냉각 코일 부하()는 코일을 통과하는 공기의 엔탈피 변화량으로 계산합니다.
- 공식:
- : 공기 질량 유량 ≈ 3.30 kg/s (1번 문제에서 계산)
- : 코일 입구 공기 엔탈피 = 64 kJ/kg
- : 코일 출구 공기 엔탈피 = 36.8 kJ/kg
- 계산:
- 답: 냉각 코일 부하는 89.8 kW 입니다.
3) 감습 수량 (kg/h)
감습 수량()은 냉각 코일을 통과하며 공기 중에서 제거된 수분의 양입니다.
- 공식:
- : 시간당 공기 질량 유량 = 11,880.0 kg/h
- : 코일 입구 공기 절대 습도 (kg/kg')
- : 코일 출구 공기 절대 습도 (kg/kg')

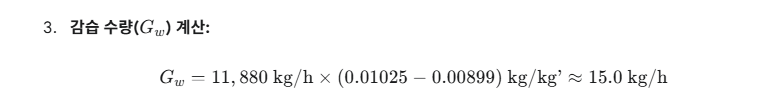

- 계산:
- 답: 감습 수량은 15.0 kg/h 입니다.
4) 냉각 코일 냉수 순환량 (L/min)
냉각 코일 부하()를 냉각수가 흡수하므로, 냉각수 관련 공식을 사용합니다.
- 공식:
- : 냉각 코일 부하 = 89.8 kW = 89.8 kJ/s (2번 문제에서 계산)
- : 냉수 질량 유량 (kg/s)
- : 물의 비열 ≈ 4.186 kJ/kg·℃
- : 냉수 입출구 수온차 = 5℃

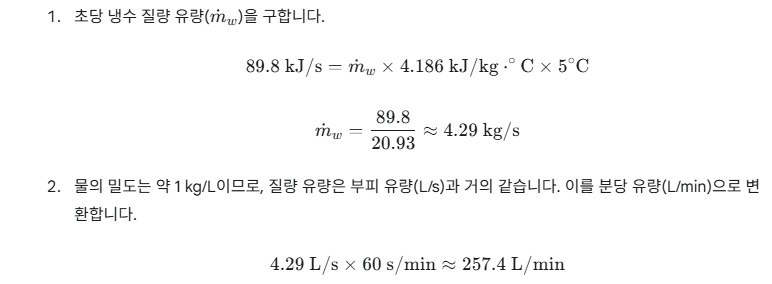

- 계산:
- 답: 냉수 순환량은 257.4 L/min 입니다.
5) 냉동기 냉동톤 (USRT)
냉각 코일 부하를 냉동톤(USRT) 단위로 변환하고, 20%의 여유율을 적용합니다.
- 공식:
- 1 USRT ≈ 3.517 kW
- 필요 용량 = (계산된 용량) × (1 + 여유율)

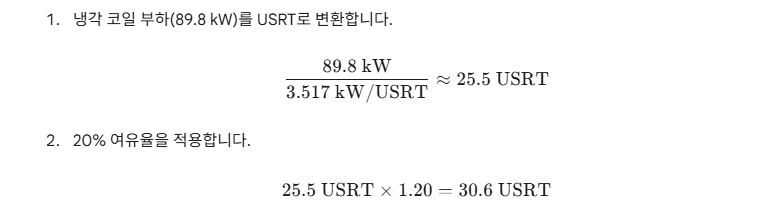

- 계산:
- 답: 필요한 냉동기 용량은 30.6 USRT 입니다.
