3-6. 배관용탄소강관의 부식에 대하여 다음 사항을 설명하시오.

6. 배관용탄소강관의 부식에 대하여 다음 사항을 설명하시오.
1) 철(Fe)의 pH-전위도표(Pourbaix Diagram) 작도
2) 부식역
3) 부동태역
4) 불활성역
5) 부식억제제(양극억제제, 음극억제제)
6) 배관용탄소강관의 기계적 성질



---

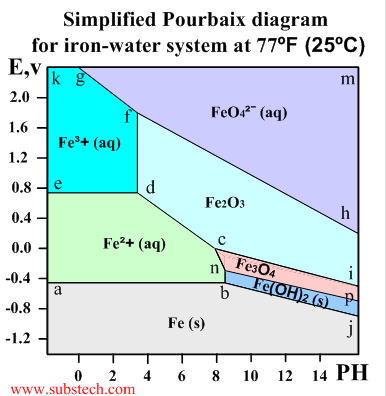

1) 철(Fe)의 pH-전위도표 (Pourbaix Diagram) 작도

• 설명: Pourbaix 다이어그램은 철(Fe)의 전위(Eh, V vs. SHE)와 pH를 축으로 하여 철의 안정 상태(부식, 부동태, 불활성)를 구분하는 도표입니다. 이는 전기화학적 평형 상태를 반영하며, 물의 산화-환원 반응과 철의 화학종(Fe, Fe²⁺, Fe³⁺, Fe₂O₃, Fe₃O₄)을 기반으로 작성됩니다.
• 작도 방법:
  1. 축 설정: x축은 pH(0~14), y축은 전위(Eh, -1.2V ~ +2.0V).
  2. 경계선 계산: 주요 반응의 Nernst 방정식 적용.
     • Fe → Fe²⁺ + 2e⁻: Eh = -0.44 - 0.059 pH (pH 의존성)
     • Fe²⁺ → Fe³⁺ + e⁻: Eh ≈ 0.77V (pH 독립적)
     • Fe + 2H₂O → Fe(OH)₂ + 2H⁺ + 2e⁻: Eh = -0.05 - 0.059 pH
     • Fe + 3H₂O → Fe(OH)₃ + 3H⁺ + 3e⁻: Eh = -0.037 - 0.059 pH
  3. 영역 구분:
     • 부식역: Fe가 Fe²⁺ 또는 Fe³⁺로 용출되는 영역 (pH 0~7, Eh -0.6V 이하).
     • 부동태역: Fe₂O₃, Fe(OH)₃와 같은 산화물 피막 형성 (pH 7~14, Eh 0~0.8V).
     • 불활성역: 물 분해 전위 이하 (Eh -0.6V 이하, pH 7 이상).
• 참고: 실제 다이어그램은 온도(25°C)와 이온 농도에 따라 변동

2) 부식역

• 설명: pH 0~7, Eh -0.6V 이하에서 철이 산화되어 Fe²⁺ 또는 Fe³⁺로 용출되는 영역입니다. 이는 산성 환경(예: pH 4 이하)이나 환원 조건에서 활발히 발생하며, 산소와 수분이 존재할 경우 부식이 가속됩니다.
• 특징: 탄소강관은 전극 반응(Fe → Fe²⁺ + 2e⁻)과 음극 반응(2H⁺ + 2e⁻ → H₂ 또는 O₂ + 2H₂O + 4e⁻ → 4OH⁻)이 동시에 진행되며, 국부 전지 형성으로 균일 부식 또는 구멍 부식(pitting)이 발생. 예: 배관 내 염소 이온(Cl⁻) 농도가 높을 때 심화.

3) 부동태역

• 설명: pH 7~14, Eh 0~0.8V에서 철이 산화물(Fe₂O₃, Fe₃O₄) 또는 수산화물(Fe(OH)₃) 피막을 형성하여 부식을 억제하는 영역입니다. 이는 중성~알칼리성 환경에서 안정적이며, 산소가 충분히 공급될 때 형성.
• 특징: 피막은 얇고 치밀해 보호층 역할을 하지만, Cl⁻나 황화수소(H₂S) 존재 시 파괴될 수 있음. 탄소강관의 부동태는 합금화(예: Cr 첨가)로 강화 가능.

4) 불활성역

• 설명: Eh -0.6V 이하, pH 7 이상에서 철이 물 분해 전위 이하로 안정화되는 영역입니다. 이는 강한 환원제(예: H₂)나 저산소 조건에서 발생하며, 부식 및 부동태가 억제됨.
• 특징: 실질적인 배관 환경에서는 드물게 발생하며, 주로 실험적 조건(예: 진공 상태)에서 관찰. 탄소강관은 이 영역에서 실질적 활용이 제한됨.

5) 부식억제제 (양극억제제, 음극억제제)

• 양극억제제 (Anodic Inhibitor):
  • 예: 질산염(NO₃⁻), 크롬산염(CrO₄²⁻).
  • 기작: 철의 산화 반응을 억제하거나 부동태 피막 형성을 촉진. pH 7 이상에서 효과적이며, 농도 조절이 중요(과다 시 부식 가속).
• 음극억제제 (Cathodic Inhibitor):
  • 예: 아연염(Zn²⁺), 인산염(PO₄³⁻).
  • 기작: 음극 반응(산소 환원 또는 수소 발생)을 억제하거나 전위 차를 줄임. 중성~알칼리성 환경에서 효과적이며, 도장과 병행 시 효율성 증가.
• 적용: 배관 내 물 처리제(예: 부식 방지 코팅)로 사용되며, 주기적 주입과 모니터링 필요.

6) 배관용 탄소강관의 기계적 성질

• 인장 강도: 400~550 MPa (강도 등급에 따라 상이, 예: SS400).
• 항복 강도: 245~355 MPa.
• 신장률: 20~30% (연성 보장).
• 경도: Brinell 경도 HB 120~150.
• 특징: 높은 내압력과 강성을 제공하나, 취성(저온에서 증가)과 피로 강도 저하가 문제. 용접 시 열 영향으로 강도 감소 가능하며, 열처리(정규화)로 개선. 내식성은 낮아 코팅(아연도금)이나 합금화 필요.
